PRODUCT
產品介紹
ZPN 迷你型 管扣式噴嘴底座
適用 1/8", 1/4", 3/8" 及 1/2"噴嘴
ZPN 迷你型 管扣式噴嘴底座
ZPN迷你型管扣式噴嘴接頭，廣泛應⽤在各種塗裝前處理製程中，專為1/8", 1/4", 3/8" 及 1/2"噴嘴所設計，安裝時只需要在管路上鑽⼀個孔，然後將管扣式接頭環扣在管路上即可，本體材質採⽤PP加玻璃纖維，彈簧扣採⽤不銹鋼SUS316材質，能夠在⾼溫的化學環境中長期使⽤。
規格說明
接頭材質
Body: PP, chemically bonded 30% fibreglass
Spring: AISI 316 s.s.
O-ring: NBR
Spring: AISI 316 s.s.
O-ring: NBR
最高工作溫度
90 °C
最高操作壓力
5 bar
螺牙規格
From 1/8″ to 1/2″
適用管徑
1/2″, 3/4″, 1″

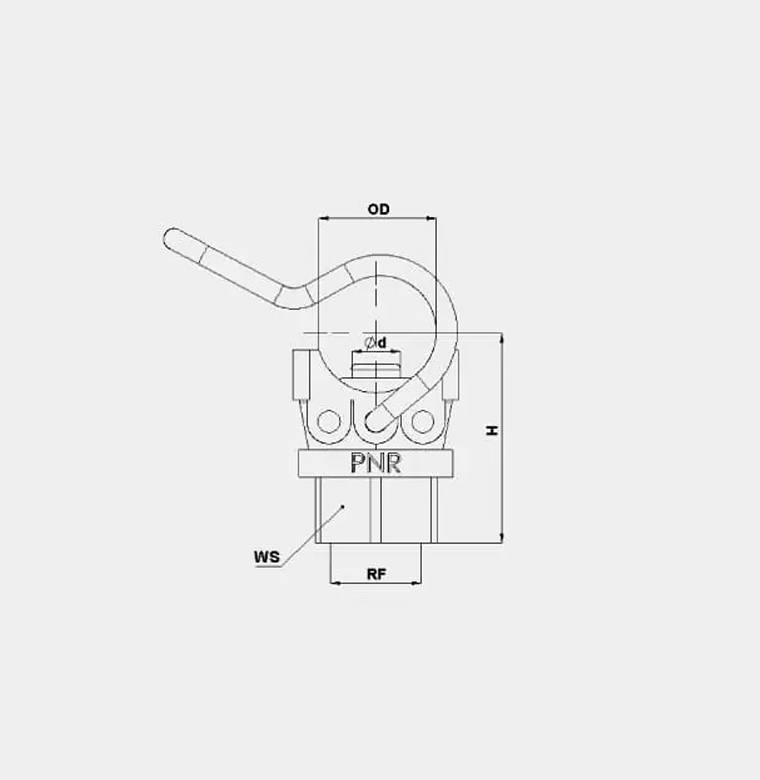

管扣式噴嘴及配件
| Code | RF inch |
OD inch |
ØD mm |
CH |
H mm |
Color |
|---|---|---|---|---|---|---|
| ZPN E050 D6AMA | 1/8″ F | 1/2″ | 9 | 16 | 38 | 黃色 |
| ZPN E050 D6BMA | 1/4″ F | 1/2″ | 9 | 18 | 38 | 黃色 |
| ZPN E050 D6VMA | 3/8″ F | 1/2″ | 9 | 22 | 38 | 黃色 |
| ZPN E050 D6DMA | 1/2″ F | 1/2″ | 9 | 24 | 38 | 黃色 |

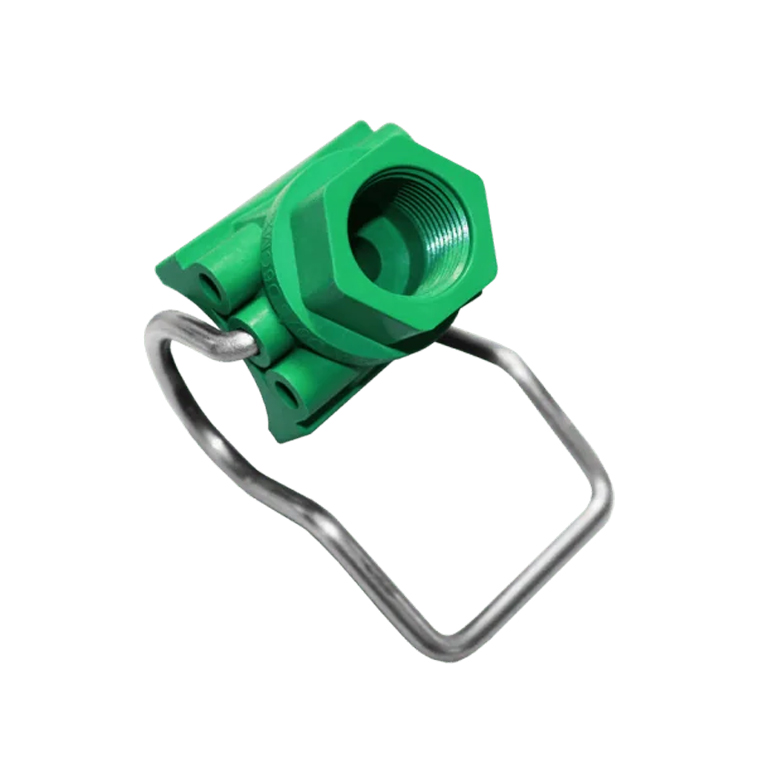

| ZPN D075 D6AMA | 1/8″ F | 3/4″ | 11 | 16 | 41 | 綠色 |
| ZPN D075 D6BMA | 1/4″ F | 3/4″ | 11 | 18 | 41 | 綠色 |
| ZPN D075 D6VMA | 3/8″ F | 3/4″ | 11 | 22 | 41 | 綠色 |
| ZPN D075 D6DMA | 1/2″ F | 3/4″ | 11 | 24 | 41 | 綠色 |

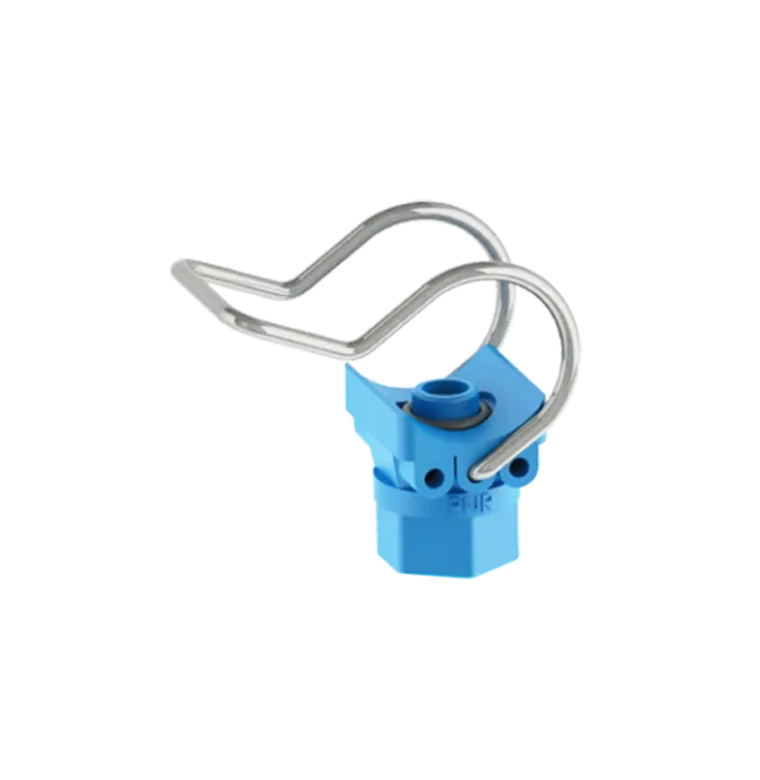

| ZPN F100 D6AMA | 1/8″ F | 1″ | 13 | 16 | 45 | 藍色 |
| ZPN F100 D6BMA | 1/4″ F | 1″ | 13 | 18 | 45 | 藍色 |
| ZPN F100 D6VMA | 3/8″ F | 1″ | 13 | 22 | 45 | 藍色 |
| ZPN F100 D6DMA | 1/2″ F | 1″ | 13 | 24 | 45 | 藍色 |
